人气设备展商 | 荣程:提供优质的陶瓷自动化机械设备

发布时间:2023-05-09



1.1馆 A217

山东荣程自动化科技有限公司

创新科技,卓越品质



1.机器人实训系统


本系统涵盖当前工业机器人所有应用场景,该系统综合了机器人实操、视觉检测、PLC控制、机械装调、气路搭建、电机驱动、传感检测、编程控制、联机通讯、低压配电、人机交互、识图配线等实训功能。提高客户感观度,可以直观的了解机器人特性是否满足自己的需要。

整机尺寸:1200*900*800mm

整机容量:≤3KVA

适用电源:220VAC±10%(50Hz)

组成:

1.机器人单元

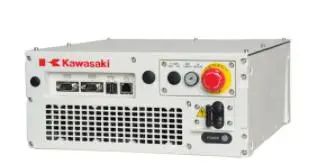

本产品采用川崎RS007N六自由度工业机器人,川崎RS007N有效载荷7Kg,水平伸展距离730mm,防护等级IP40,适用于涂抹、喷漆、粘接、安装、码垛、包装、搬运、测量检验等工作场景;适配F60控制器,F60控制器尺寸大小为300*300*130mm,拥有USB2.0、GbE、RS232等接口,工作电压为交流220V-230V,防护等级IP20,重量16Kg。

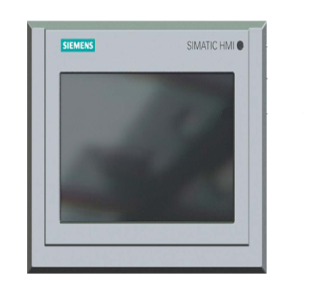

2.电气控制单元

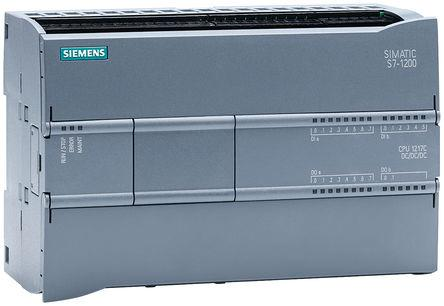

电气控制单元包含机器人控制器、PLC、人机界面、控制按钮、配套低压电器元件等部件,其中PLC采用西门子S7-1214C PLC,拥有14路数字量输入,10路数字量输出,两路模拟量输入和两路模拟量输出;4路PTO脉冲输出,频率为100K HZ;两个以太网口;6个高速计数器(3个频率为100K HZ,3个频率为30K HZ);可扩展485和232通信接口。

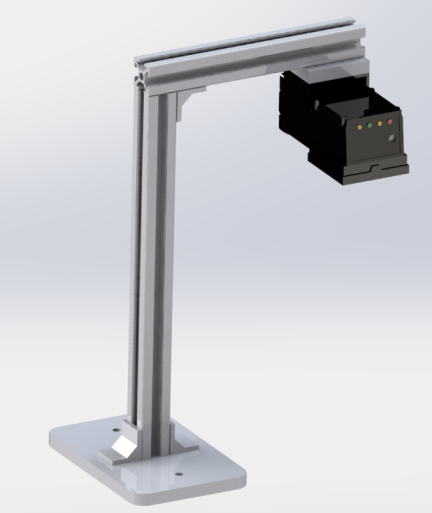

3.视觉单元




采用嵌入式硬件平台,可进行特征匹配、位置修正、圆查找、直线查找、亮度分析、Blob分析、间距检测、线线测量、点线测量、N点标定、坐标转换、颜色抽取、颜色测量、颜色转换、颜色识别;支持TCP通信、UDP通讯、串口、IO通讯、Modbus通讯、PROFINET、Ethernet/IP、FTP通讯;分辨率1408*1024;彩色;供电电压DC24V;包含2个输入信号、3个输出信号、3个可配置输入输出、1个外部按钮触发输入。

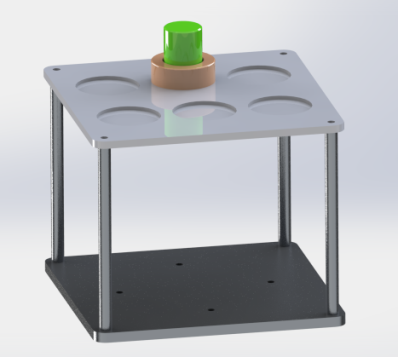

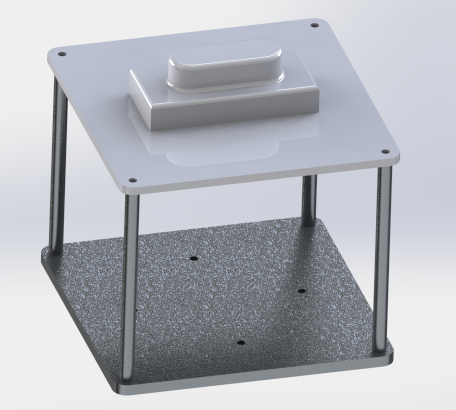

4.标定基础单元




该单元尺寸为180*180mm,学生可在本单元进行机器人TCP校准、空间曲线运行、基座标设定等实训。

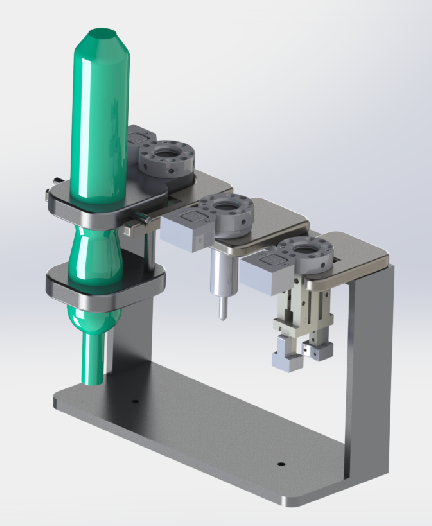

5.换夹具单元




该单元包含模拟焊接/涂胶工具、气动夹爪、自吸式电动螺丝刀等工具,与工具快换盘相连接,可以供学生进行机器人夹具快换实训。

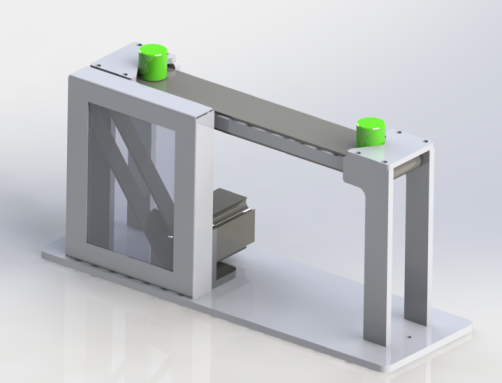

6.传输线单元




该单元包含一条直流电机驱动的传输线体,线体前后装有两台光电传感器,可供学生学习机器人在流动线体上放置和抓取工件的实训。

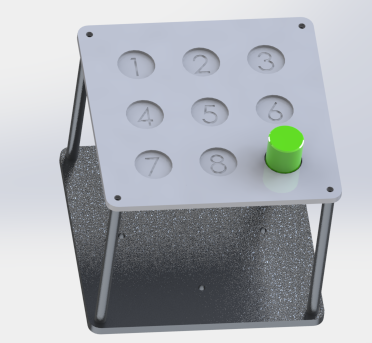

7.搬运单元




该单元可尺寸为180*180mm,包含3*3个工位,可供学生进行机器人应用中常见的搬运功能实训。

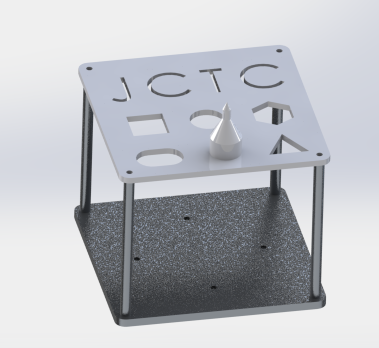

8.装配单元




该单元可尺寸为180*180mm,包含多个形状的装配工位,可供学生进行工业机器人应用中常见的装配实训。


9.拧螺丝单元




本单元包含三个螺丝仓位和三个拧螺丝工位,机器人带气吸式电动螺丝刀将螺丝仓位的螺丝吸起后拧入拧螺丝工位,该单元可使学生对机器人的特殊应用场景有更加直观的理解和在此应用场景下对各种指令更加灵活的运用。


10.焊接/涂胶单元




焊接和涂胶是六轴机器人常见的应用场景,该场景中机器人的运行轨迹比较复杂,对机器人程序的编写和调试有较高的要求,该单元的训练,可使学生提前掌握该应用环境下特殊指令的应用和调试。

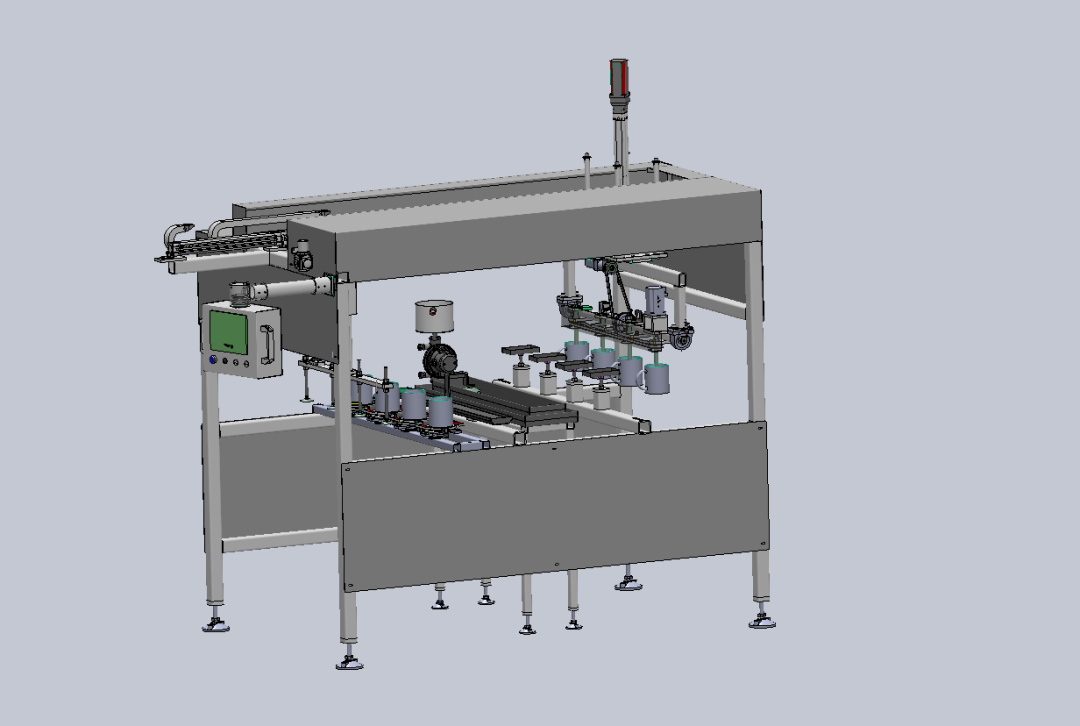

2.自动蘸杯柄设备




本设备可完成杯柄阻水剂的蘸制工序,与其它配套设备实现双色杯施釉的自动化。杯子的转移、旋转、蘸制由伺服电机控制,它可以保证杯柄蘸釉的一致性,解决了人工蘸釉因为熟练程序不一造成的质量波动问题。设备杯柄蘸制能力1000个/小时,可完全替代本工序的熟练工,解放了人力,提高质量效率。

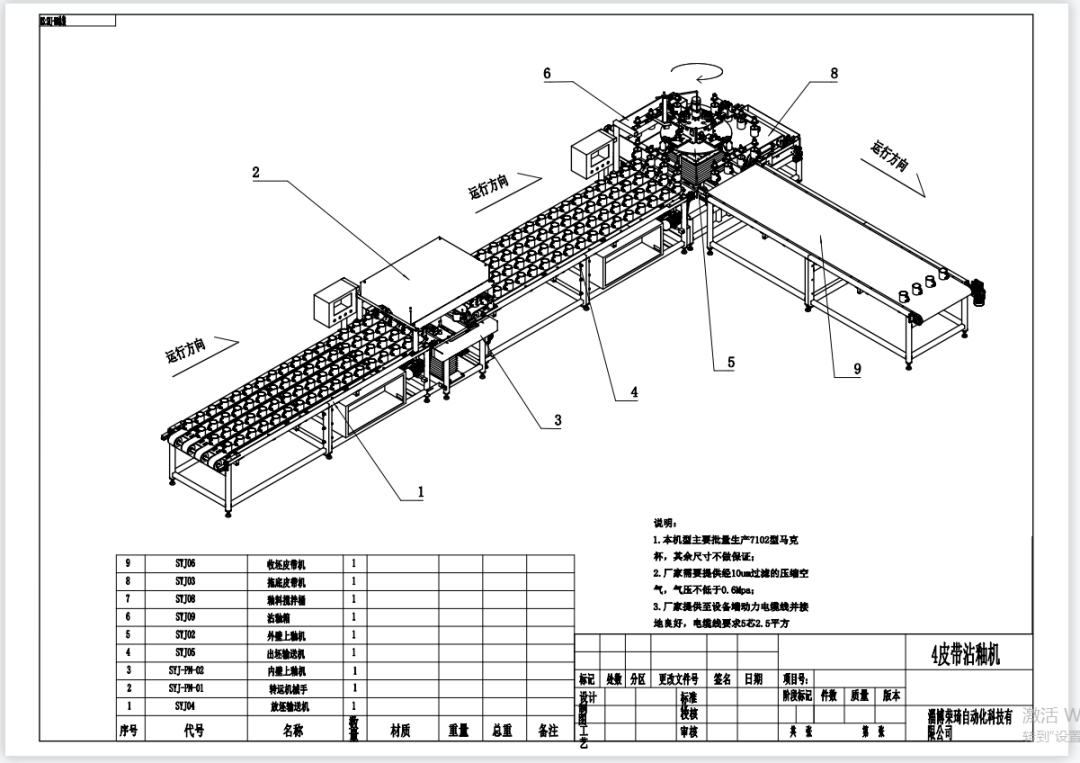

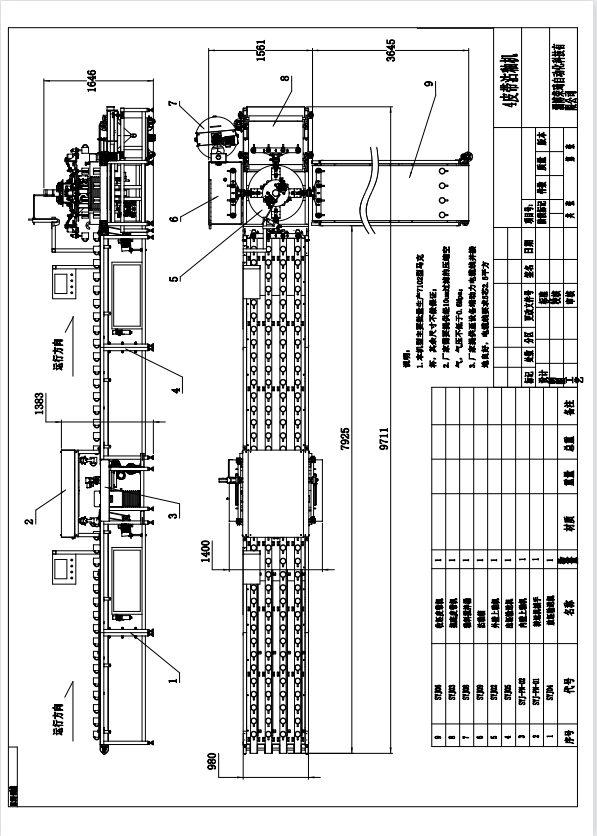

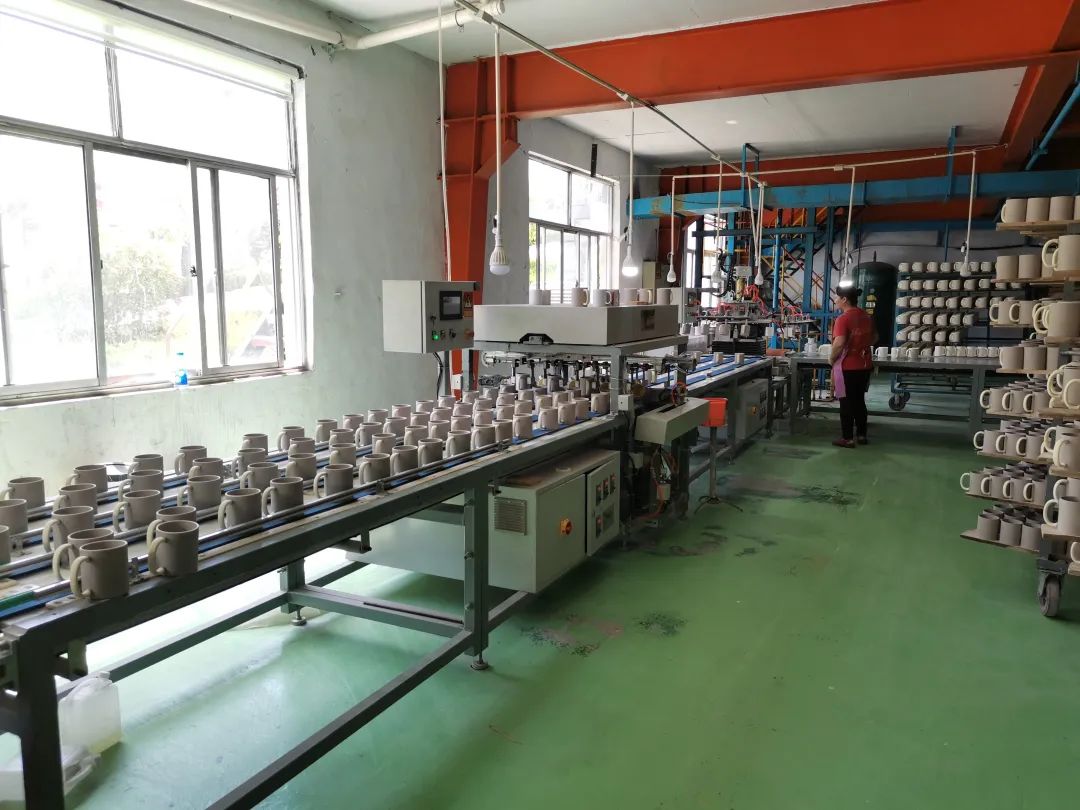

3.陶瓷杯内外壁自动上釉机





可实现陶瓷杯内外壁自动上釉,上釉均匀稳定。

1.产量:一线四排输送,额定产量900个/小时。

2.总功率:2KW/H,需要气压0.6MPA,干燥过滤40ccm滤芯过滤。

3.适用产品参数:

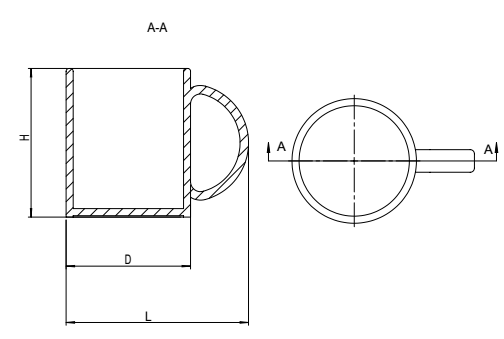

陶瓷杯尺寸图:最佳适用型号7102型马克杯,以下范围内尺寸也可使用(以下尺寸范围未全部实测,不保证全部适用):

杯体高度60mm≤H≤115mm

杯底直径50mm≤D≤90mm

杯体杯把最大长度L≤135mm

技术优势:

1.内壁喷釉后快速翻转,避免杯口积釉不匀现象。

2.外釉转盘结构,多工位同步动作,提高生产效率。

3.擦底使用进口海绵,擦底均匀干净。

4.设备整体结构简单,操作方便,节省人工。




市场优势:

1.同时适应北方和南方施釉过程,提高了设备的适应性。

2.简单结构,成本优势明显。



企业简介


山东荣程自动化科技有限公司,位于山东省淄博市高新技术产业开发区鲁泰大道126号,是由荣琦国际控股有限公司全资控股。公司现有员工80人,其中专职专业技术人员35人,现场施工管理人员10人,以及外聘兼职国内外技术人员超过15人,并有山东理工大学机械学院合作开发项目实验室2个。
